江蘇力高根據國家標準GB/T1019-2008自主開發零跌落試驗機，該設備采用PLC控制，超大液晶屏顯示。控制精度比較高。
二、產品概述
零跌落試驗機主要用于考核包裝件在實際運輸、裝卸過程中受到跌落沖擊的影響程度，評定包裝在搬運過程中耐沖擊強度和包裝設計的合理性。

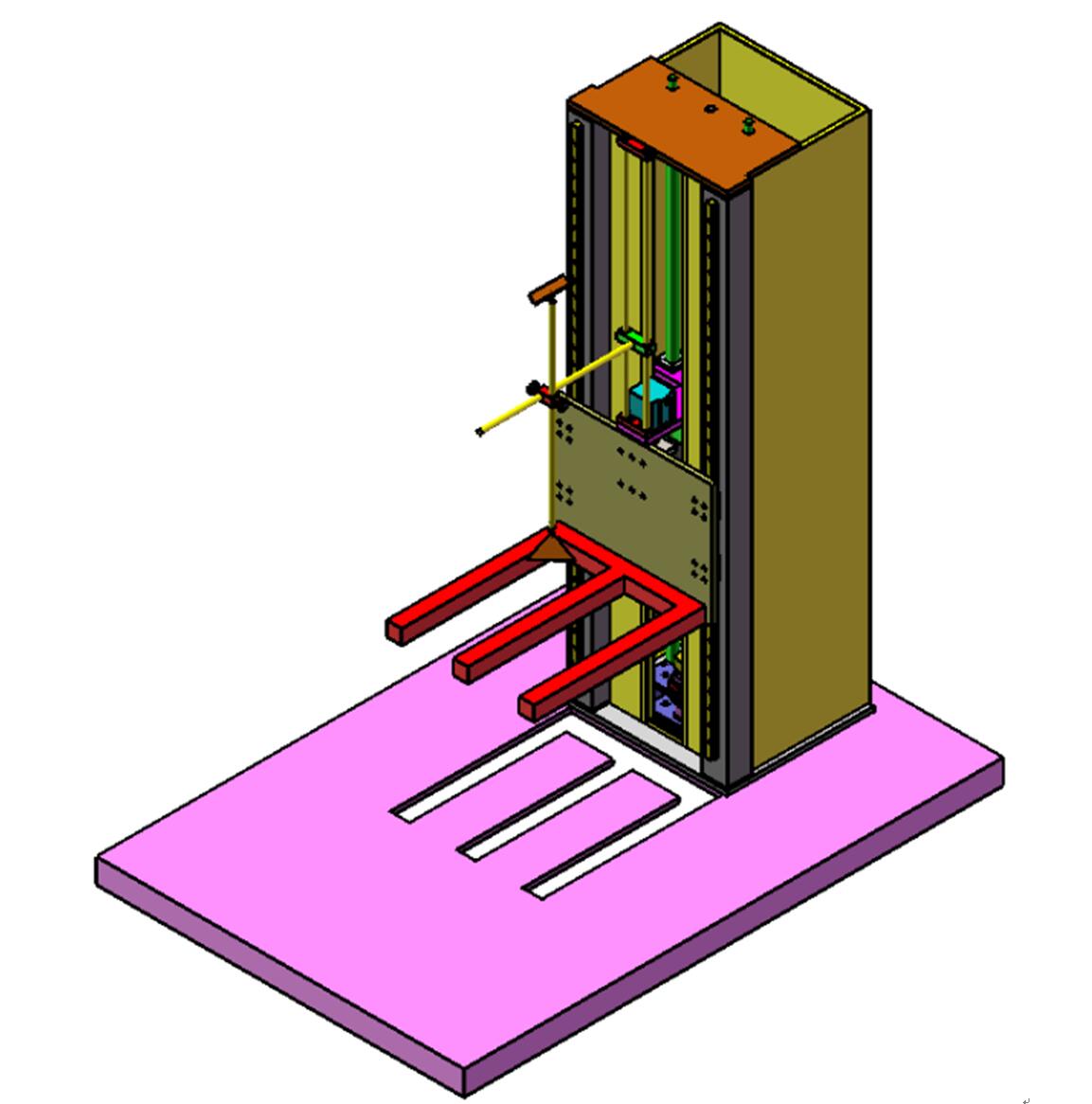

零跌落試驗機主要用于較大型包裝跌落試驗。機器由一個可以快速向下移動的“E”型叉作為試件托架，測試產品按照試驗要求（面、棱、角測試）放置平衡。試驗時托臂高速向下運動，測試產品隨“E”型叉跌落至底版膠，在高效減振器的作用下，嵌平于底板。從理論上，零跌落試驗機可從零高度范圍作跌落試驗，跌落高度通過液晶控制器設定，并按設定高度自動執行跌落實驗。
控制原理：采用微機進口電氣合理設計，完成自由落體，棱，角，面全方面設計
適用標準：GB/T1019-2008
三、技術參數
|
試件重量 |
0—300Kg |
|
跌落高度 |
0—1500mm或指定高度 |
|
試件尺寸 |
1500×1500×1500mm |
|
沖擊底板 |
1) 一整塊：30ｍｍ厚 2) 平坦：沖擊面任意兩點的高度差不超過1mm 3) 堅硬：沖擊面的任何100ｍｍ2的面積上放置10kg的靜負荷變形不超過0.1mm |
|
試件提升速度 |
<20秒/米 |
|
支撐臂尺寸 |
700×800×40ｍｍ（鋁合金材質） |
|
托臂結構 |
鋁合金材質 |
|
測試方面 |
面、棱、角 |
|
驅動方式 |
伺服電機驅動 |
|
保護裝置 |
上、下設有感應型保護裝置 |
|
沖擊板材質 |
A3鋼板 |
|
高度顯示 |
觸摸屏控制 |
|
跌落高度 |
觸摸屏控制 |
|
傳動方式 |
臺灣進口直線滑塊和加硬導桿 |
|
加速裝置 |
氣動式 |
|
跌落方式 |
氣動式 |
|
重量 |
約1200kg |
|
設備外形尺寸 |
約1600×2300×2095mm |
|
工作電源 |
220V/50HZ |
|
功率 |
3KW |
|
氣源 |
≥6kg（客戶自備） |
