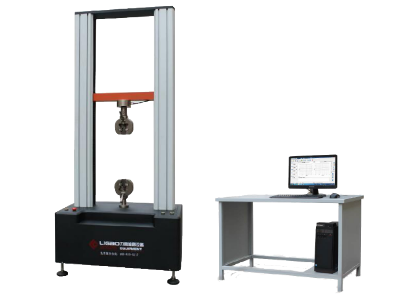

拉力試驗機是由測量系統、驅動系統、控制系統及電腦（電腦系統型拉力試驗機）等結構組成。是現代電子技術與機械傳動技術相結合的產物，是充分發揮了機電各自特長而構成的大型精密測試儀器，可對各種材料進行拉伸、壓縮、彎曲、剝離、剪切等多項性能試驗，且有測量范圍寬、精度高、響應快等特點。工作可靠，效率高，可對試驗數據進行實時顯示記錄、打印。

拉力試驗機的三大主要系統結構有哪些？

 一、拉力試驗機的測量系統

拉力試驗機的測量系統是由力值的測量、形變的測量與橫梁位移的測量組成。

力值的測量通過測力傳感器、放大器和數據處理系統來實現測量，最常用的測力傳感器是應變片式傳感器。

形變的測量通過形變測量裝置來測量，它是用來測量試樣在試驗過程中產生的形變。該裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的傳感器連在一起，當兩夾頭間的距離發生變化時，傳感器就會有脈沖信號輸出。再由處理器對此信號進行處理，就可以得出試樣的變形量。

橫梁位移的測量其原理同變形測量大致相同，都是通過測量傳感器的輸出脈沖數來獲得橫梁的位移量。

二、拉力試驗機的驅動系統

拉力試驗機的驅動系統主要是用于試驗機的橫梁移動，其工作原理是由伺服系統控制電機，電機經過減速箱等一系列傳動機構帶動絲桿轉動，從而達到控制橫梁移動的目的。通過改變電機的轉速，可以改變橫梁的移動速度。

三、拉力試驗機的控制系統

拉力試驗機的控制系統就是控制試驗機運作的系統，人們通過操作臺可以控制試驗機的運作，通過顯示屏可以獲知試驗機的狀態及各項試驗參數，若該機帶有電腦的話，也可以由電腦實現各項功能并進行數據處理分析、試驗結果打印。試驗機同電腦之間的通信一般都是使用RS232串行通信方式，它通過計算機背后的串口（COM口）進行通信，此技術比較成熟、可靠，使用方便。

以上就是關于拉力試驗機的三大主要系統結構簡單介紹，弄清楚這些結構在購買拉力機的過程中可以幫助您找到適合的拉力試驗機檢測設備。
